這是一個特別的案例
主要是琴主想加裝switch做單雙切換，
但施工後因為半空心吉他無法屏蔽的關係所以產生相當大的雜音，
最後只好將線路全部改成隔離線，並在拾音器槽製作屏蔽銅箔。
感謝Fusion Sound Lab 融合音訊實驗室 展勳老師的大力相挺，
這個案子才能順利完成！！！
接下來介紹施工過程
這把是來自日本的Fujigen MSA-CT12 Jazz Guitar
電路施工相當麻煩，因為F孔多一根橫梁的關係，
所以所有電子零件只能從後段Pick Up處進出。
首先將原本的電子零件拆下通通取出，
可以看見原本的線材和零件上都有貼鋁箔。
第一步先通通解焊取出。
 |
| 鑽switch孔位 |
接下來就先畫出Switch的位置然後鑽洞
準備放入switch
將switch以及其它零件通通裝回
發現產生很大的電流聲，只好再拆除檢查
過大的電流聲顯示必須將接地以及電路室隔離作改善，
於是先將拾音器槽貼上銅箔以增加屏蔽隔離作用，
並預焊幾條接地線，準備將電子元件接地訊號導到此處。
由於半空心爵士吉他內是開放空間，沒有『電路槽』。
所以無法使用傳統『做電路室屏蔽』的方法。
因此我們將線材全部改為隔離線取代一般屏蔽，
並順便換上0.047uf的熱帶魚電容，以及新的導線孔。

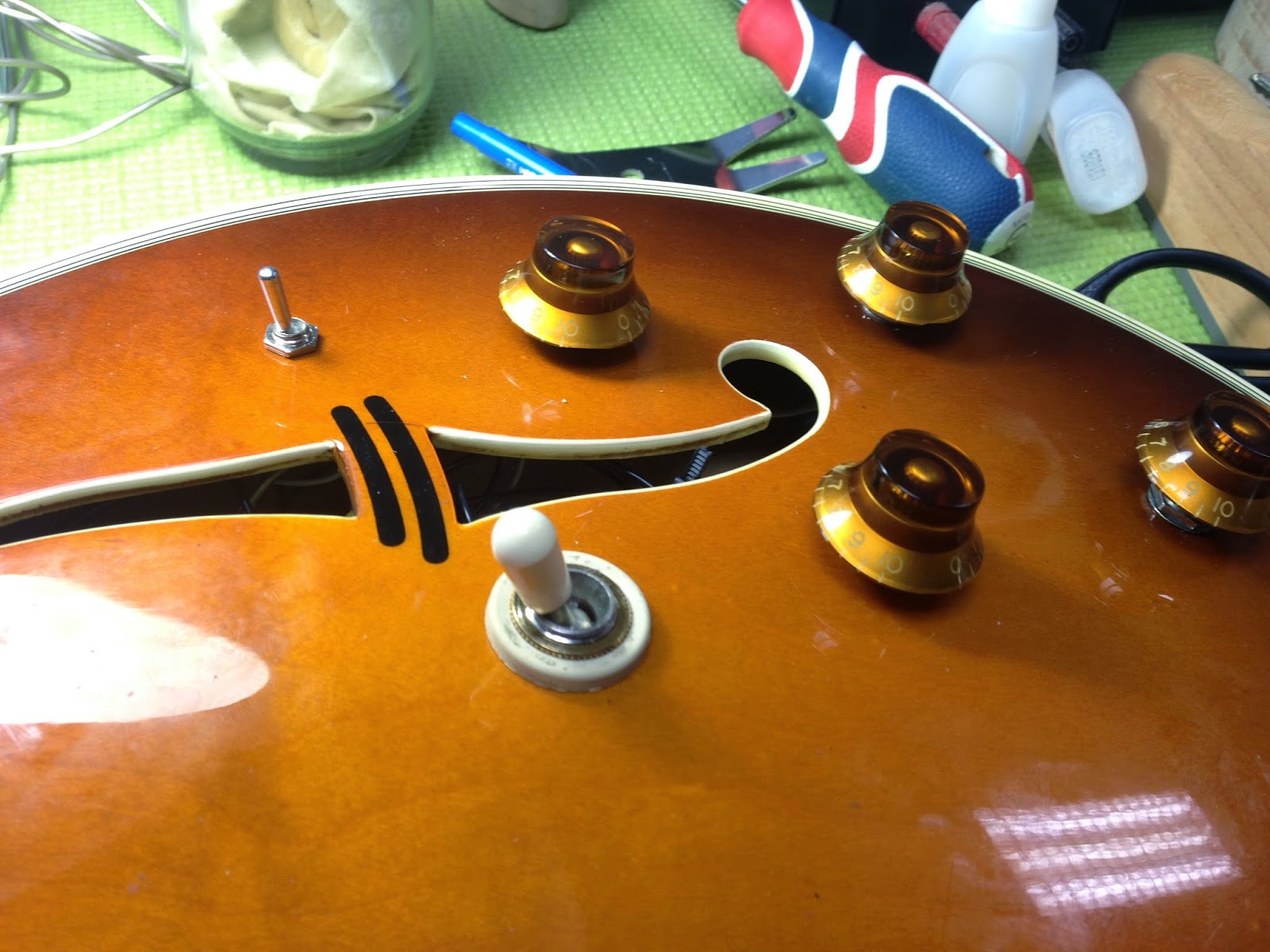

再次重新安裝零件，完工！
後記：
用隔離線取代原本線材之後，除了成功解決電流聲的問題外，
整把琴的聲音在透明度或是出力上都有明顯的加分。
之後遇到半空心琴要改裝或是升級，
個人都相當推薦這種做法喔！
最後再次感謝Fusion Sound Lab 融合音訊實驗室 展勳老師指導
